产品概述

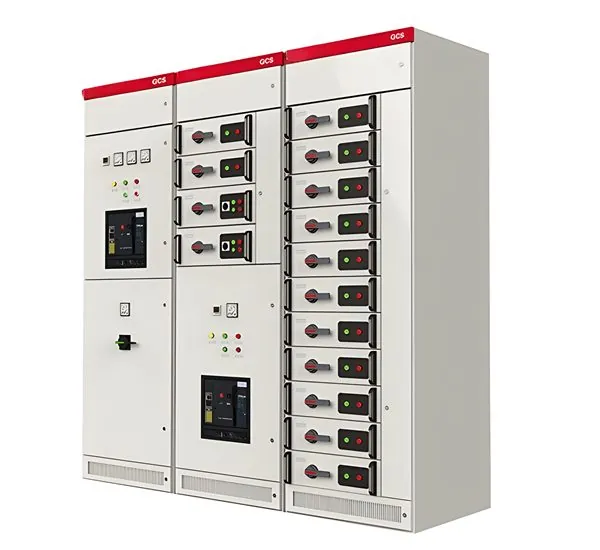

GCS低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz、最大工作电压至660V、最大工作电流至4000A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换、分配、控制之用。符合IEC439、NEMA ICS2-322、GB/T7251及ZBK36001标准。
产品特点
- PC动力配电中心+MCC电动机控制中心结构
- 分断能力高、动热稳定性好
- 各种方案单元任意组合，一台柜体容纳回路多
- 节省占地面积、防护等级高、维护方便
技术参数
| 主电路额定电压 | AC 380（400）/ 660V |
|---|---|
| 额定频率 | 50（60）Hz |
| 额定绝缘电压 | 660（1000）V |
| 水平母线额定电流 | ≤4000A |
| 垂直母线（MCC） | 1000A |
| 母线额定短时耐受电流 | 50 / 80kA（1s） |
| 母线额定峰值耐受电流 | 105 / 176kA |
| 工频试验电压 | 2500V/1min |
| 防护等级 | IP40 |
型号含义
GCS系列：动力配电中心（PC）柜与电动机控制中心（MCC）组合
应用领域
发电厂、变电站、工矿企业等配电系统中动力配电、电动机控制及照明
